切换至 "中华医学电子期刊资源库"
高级检索
中华口腔医学研究杂志(电子版)

中华口腔医学研究杂志(电子版) ›› 2013, Vol. 07 ›› Issue (05) : 357 -361. doi: 10.3877/cma.j.issn.1674-1366.2013.05.003

基础研究

光照模式对双固化树脂粘接剂聚合程度的影响
赵佳萌1, 王焱1,†(), 曾晨光2, 朱文军1
  1. 1. 510055 广州，中山大学光华口腔医学院·附属口腔医院，广东省口腔医学重点实验室
    2. 中山大学化学与化学工程学院
  • 收稿日期:2013-03-12 出版日期:2013-10-01
  • 通信作者: 王焱
  • 基金资助:
    广东省科技计划(2011B031300017)中央高校基本科研业务费专项资金(中山大学09ykpy61)广东省大学生创新训练项目(1055812380)

Influence of light-curing modes on the polymerization of dual-cured resin cements

Jiameng ZHAO1, Yan WANG1,†(), Chen-guang ZENG1, Wen-jun ZHU1

  1. 1. Guanghua School of Stomatology， Hospital of Stomatology， Sun Yat-sen University， Guangdong Provincial Key Laboratory of Stomatology，Guangzhou 510055， China
  • Received:2013-03-12 Published:2013-10-01
  • Corresponding author: Yan WANG
全文 ( ) 下载PDF ( ) 导出引用
引用本文：

赵佳萌, 王焱, 曾晨光, 朱文军. 光照模式对双固化树脂粘接剂聚合程度的影响[J/OL]. 中华口腔医学研究杂志(电子版), 2013, 07(05): 357-361.

Jiameng ZHAO, Yan WANG, Chen-guang ZENG, Wen-jun ZHU. Influence of light-curing modes on the polymerization of dual-cured resin cements[J/OL]. Chinese Journal of Stomatological Research(Electronic Edition), 2013, 07(05): 357-361.

目的

研究不同光照模式对两种双固化树脂粘接剂聚合程度的影响。

方法

采用间歇光照、即刻光照、延迟光照和无光照4 种不同固化方式，分别制备3M RelyX Unicem 和DMG PermaCem 2.0 双固化树脂试件，24 h 避光保存后使用显微硬度仪测定样本表面硬度，三点弯曲试验测量挠曲强度，差示扫描量热仪进行玻璃化转变温度测量。 数据采用协方差分析进行统计。

结果

两种树脂粘接剂各组表面硬度和挠曲强度由高到低依次为：间歇光照模式、即刻光照模式＞延迟光照模式＞无光照模式（P＜0.05）。 差示扫描量热分析未检测到明显吸热峰，不能确定玻璃化转变温度。 除无光照组外，3M RelyX Unicem 表面硬度均显著高于DMG PermaCem 2.0（P＜0.05）；DMG PermaCem 2.0 挠曲强度显著高于3M RelyX Unicem（P＜0.05）。

结论

间歇光照模式比延迟光照模式更有利于提高双固化树脂粘接剂聚合程度；双固化树脂粘接剂在无光照情况下聚合不全；与3M RelyX Unicem相比，DMG PermaCem 2.0 抗压性能较差，但韧性较好，且无光照条件下聚合程度更高。

关键词: 双固化树脂粘接剂, 聚合, 硬度, 挠曲强度, 玻璃化转变温度

Objective

To evaluate the polymerization of dual-cured resin cements with various light-curing modes.

Methods

Specimens were fabricated with two brands of dual-cured resin cements：3M RelyX Unicem and DMG PermaCem 2.0， by 4 different light curing modes： intermittent， immediate，delayed light-curing mode and without light-curing. After 24 h's storage in darkness， the surface hardness of the specimens was tested with a micro-hardness tester and the flexural strength was determined with three-point bending test. The glass transition temperature was measured with a differential scanning calorimeter （DSC）. Data were analyzed by covariance analysis.

Results

The order of the surface hardness and flexural strengths of the 4 groups is as follows： intermittent light-curing group， immediate light-curing grouP＞delayed light-curing grouP＞without light-curing group， there were no significant differences between the intermittent light-curing group and immediate light-curing group， but significant differences were found among the other groups. The glass transition temperature cannot be identified as no significant endothermic peak was found in DSC test. Except for the without light-curing group， surface hardness of 3M RelyX Unicem was significantly higher than that of DMG PermaCem 2.0. The flexural strength of DMG PermaCem 2.0 was significantly higher than that of 3M RelyX Unicem.

Conclusions

Intermittent light-curing mode is more beneficial for improving the curing degree than delayed light-curing mode. Dual-cured resin cements can not set completely with purely chemical-cure mode. Compared with 3M RelyX Unicem， DMG PermaCem 2.0 shows poorer compressive performance， better toughness and higher degree of polymerization in the condition of no light.

Key words: Dure-cured resin cements, Polymerization, Surface hardness, Flexural strength, Glass transition temperature
表1 不同光照模式下双固化树脂粘接剂表面硬度（±s，MPa）
组别 试件数 RelyX Unicem PermaCem 2.0
间歇光照 10 60.34±1.18 45.89±1.13
即刻光照 10 61.47±1.24 46.00±1.15
延迟光照 10 56.41±1.38 43.97±1.09
无光照 10 29.77±1.03 33.27±0.52
表2 表面维氏硬度方差分析结果
变异来源 SS值 df值 MS值 F值 P值
光照模式 1710.100 3 570.033 458.309 0.000
树脂种类 944.298 1 944.298 759.219 0.000
光照模式*树脂种类 594.192 3 198.064 159.244 0.000
误差 39.801 32 1.244 - -
总变异 93 796.012 40 - - -
表3 不同光照模式下双固化树脂粘接剂的挠曲强度（±s，MPa）
组别 试件数 RelyX Unicem PermaCem 2.0
间歇光照 10 70.41±2.35 101.47±2.38
即刻光照 10 70.63±2.27 101.93±2.17
延迟光照 10 60.95±1.85 92.66±1.89
无光照 10 40.54±2.79 70.97±3.31
表4 挠曲强度方差分析结果
变异来源 SS值 df值 MS值 F值 P值
光照模式 569.282 3 189.761 32.399 0.000
树脂种类 9689.453 1 9689.453 1654.325 0.000
光照模式*树脂种类 2.179 3 0.726 0.124 0.945
误差 187.425 32 5.857 - -
总变异 248 244.832 40 - - -

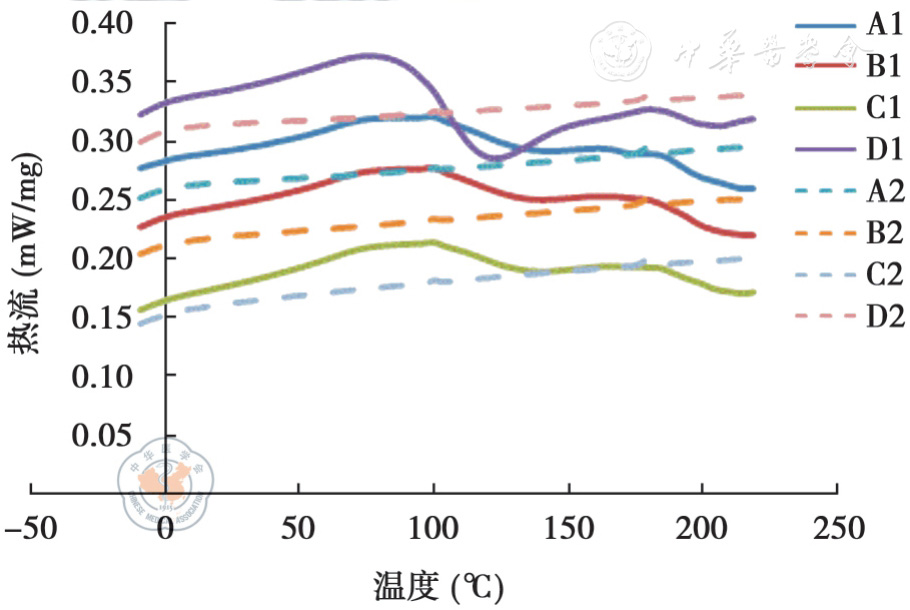

图1 RelyX Unicem 两次升温DSC 曲线
图2 PermaCem 2.0 两次升温DSC 曲线
表5 实验所用树脂材料及基本成分
材料 组成
RelyX Unicem（3M ESPE，美国） 玻璃粉、二氧化硅、氢氧化钙、颜料、嘧啶类、过氧化合物、引发剂、甲基丙烯酸甲酯磷酸酯、二甲基丙烯酸酯、醋酸盐、稳定剂、引发剂
无机填料含量约为52%体积分数，粒度约为9.5 μm
PermaCem 2.0（DMG，德国） 玻璃粉、双酚A 甲基丙烯酸缩水甘油酯（Bisphenol A Dyglicidil Metacrilate，Bis-GMA）、着色剂、添加剂
无机填料含量为51%体积分数，69%重量分数，粒度约为0.02～3.0 μm
1
Yoshida K， Atsuta M. Post-irradiation hardening of dual-cured and light-cured resin cements through machinable ceramics. Am J Dent， 2006，19（5）：303-307.
2
Papazoglou E， Rahiotis C， Kakaboura A， et al. Polymerization efficiency of dual-polymerized resin cements light-irradiated through ceramics and laboratory-processed resin composite. Eur J Prosthodont Restor Dent， 2008，16（1）：15-19.
3
Lee JW， Cha HS， Lee JH. Curing efficiency of various resinbased materials polymerized through different ceramic thicknesses and curing time. J Adv Prosthodont， 2011，3（3）：126-131.
4
Pick B， Gonzaga CC， Junior WS， et al. Influence of curing light attenuation caused by aesthetic indirect restorative materials on resin cement polymerization. Eur J Dent， 2010，4（3）：314-323.
5
Meng X， Yoshida K， Atsuta M. Surface hardness development of dual-cured resin cements through different thickness of ceramics. Dent Mater J， 2006，25（1）：132-137.
6
Hofmann N， Denner W， Hugo B， et al. The influence of plasma arc vs. halogen standard or soft-start irradiation on polymerization shrinkage kinetics of polymer matrix composites.J Dent， 2003，31（6）：383-393.
7
Visvanathan A， Ilie N， Hichel R， et al. The influence of curing times and light curing methods on the polymerization shrinkage stress of a shrinkage-optimized composite with hybridtype prepolymer fillers. Dent Mater， 2007，23（7）：777-784.
8
Lu H， Stansbury JW， Bowman CN. Impact of curing protocol on conversion and shrinkage stress. J Dent Res， 2005，84（9）：822-826.
9
Moraes RR， Faria-e-Silva AL， Ogliari FA， et al. Impact of immediate and delayed light activation on self-polymerization of dual-cured dental resin luting agents. Acta Biomater， 2009，5（6）：2095-2100.
10
Faria-e-Silva A， Boaro L， Braga R， et al. Effect of immediate or delayed light activation on curing kinetics and shrinkage stress of dual-cure resin cements. Oper Dent， 2011，36（2）：196-204.
11
Assunção WG， Gomes ÉA， Barão VAR， et al. Effect of storage in artificial saliva and thermal cycling on Knoop hardness of resin denture teeth. J Prosthodont Res， 2010，54（3）：123-127.
12
Dewaele M， Asmussen E， Peutzfeldt A， et al. Influence of curing protocol on selected properties of light-curing polymers：degree of conversion， volume contraction， elastic modulus， and glass transition temperature. Dent Mater， 2009，25（12）：1576-1584.
13
Craig R. Restorative dental material. 11th ed. St. Louis： Mosby，2001：87.
[1] 骆云凯, 鄢曹鑫, 张宣宣, 李如梅, 王文倩, 洪行行, 夏斌, 邹伟璞, 张珊珊, 陈剑. 声触诊弹性成像检测脾硬度对诊断慢性乙肝肝纤维化程度的应用价值[J/OL]. 中华医学超声杂志（电子版）, 2022, 19(11): 1232-1237.
[2] 章国智, 屈蔓, 张毅. 多聚腺苷二磷酸核糖聚合酶抑制剂在乳腺癌治疗中的研究进展[J/OL]. 中华乳腺病杂志(电子版), 2022, 16(06): 380-384.
[3] 徐毅, 陶新楠, 刘晓青, 张亚芬. 乳腺癌易感基因1/2和聚腺苷二磷酸核糖聚合酶抑制剂研究进展[J/OL]. 中华乳腺病杂志(电子版), 2022, 16(03): 183-186.
[4] 葛飞霞, 蒋银, 杨丹. 酶联免疫吸附测定法与PCR仪检测在乙型肝炎诊断中的临床应用[J/OL]. 中华危重症医学杂志(电子版), 2023, 16(04): 310-315.
[5] 铁晓玲, 刘毅, 杨颖, 车凤玉. Rubinstein-Taybi综合征先证者3例并文献复习[J/OL]. 中华妇幼临床医学杂志(电子版), 2024, 20(04): 452-459.
[6] 林昌盛, 战军, 肖雪. 上皮性卵巢癌患者诊疗中基因检测及分子靶向药物治疗[J/OL]. 中华妇幼临床医学杂志(电子版), 2023, 19(05): 505-510.
[7] 曾雪灵, 杨思园, 常宇飞, 赵红心, 王凌航. 176例人类免疫缺陷病毒合并肺部感染者呼吸道病原体特点与免疫学特征[J/OL]. 中华实验和临床感染病杂志(电子版), 2024, 18(03): 142-148.
[8] 王俊文, 田原, 范子豪, 徐玲, 高耀, 曹亚玲, 潘桢桢, 张向颖, 宋岩, 任锋. 基于规律成簇的间隔短回文重复序列及其相关蛋白技术检测乙型肝炎病毒共价闭合环状DNA方法的建立[J/OL]. 中华实验和临床感染病杂志(电子版), 2022, 16(05): 320-327.
[9] 郑璇, 张宝, 李世龙, 张晓茹. 150例不同基因型慢性乙型肝炎患者逆转录聚合酶区耐药变异位点特征及耐药影响因素[J/OL]. 中华实验和临床感染病杂志(电子版), 2022, 16(02): 82-89.
[10] 曾德荣, 马琳, 李星瀚, 胡伟涛, 刘琦, 邓永强. 多聚ADP核糖聚合酶1在口腔鳞状细胞癌精准诊疗中的作用机制及转化价值[J/OL]. 中华口腔医学研究杂志(电子版), 2024, 18(04): 269-275.
[11] 秦艺凤, 吕欣, 林梦蝶, 邵丽娜. 复合树脂修复体边缘微渗漏检测方法研究进展[J/OL]. 中华口腔医学研究杂志(电子版), 2024, 18(02): 123-131.
[12] 罗来邦, 王绪杨, 胡续光, 张友福, 徐志丹. 宏基因组二代测序早期筛查肝移植术后人类微小病毒B19感染临床研究[J/OL]. 中华移植杂志(电子版), 2022, 16(06): 346-352.
[13] 胡子豪, 王喆, 陈建海, 齐岩松, 徐永胜. 聚合物材料在肩袖损伤治疗中的研究进展[J/OL]. 中华肩肘外科电子杂志, 2024, 12(04): 362-368.
[14] 徐靖亭, 孔璐. PARP抑制剂治疗卵巢癌的耐药机制及应对策略[J/OL]. 中华临床医师杂志(电子版), 2024, 18(06): 584-588.
[15] 张帅, 刘凯, 王刚刚, 倪才方, 陈珑. 不同降温法延长椎体成形术中骨水泥注射时间的骨水泥材料性能研究[J/OL]. 中华介入放射学电子杂志, 2024, 12(03): 228-233.
阅读次数
全文


摘要

版权所有 中华医学会 中华医学电子音像出版社有限责任公司  京ICP备14006079号-1  网络出版服务许可证：(署)网出证(京)字第075号

AI
小
编
AI小编
你好！我是《中华医学电子期刊资源库》AI小编，有什么可以帮您的吗？
